8.7. Abfangungen

Zur Begrenzung der Spannungen aus Eigengewicht muss die Höhe der Vormauerschale begrenzt werden, so dass nach DIN EN 1996-2/NA Abfangungen erforderlich werden können.

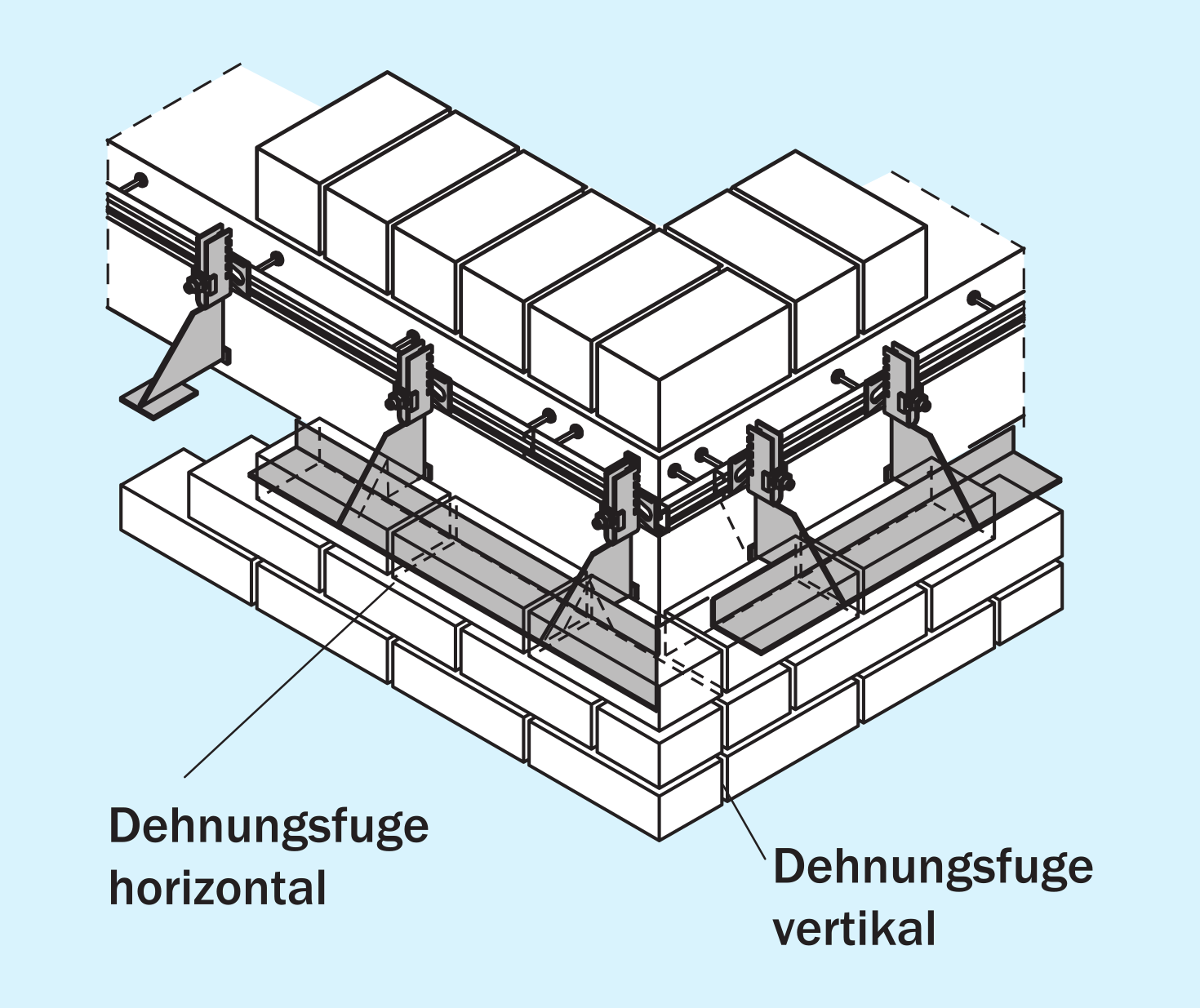

Abfangkonstruktion für Eckbereich mit höhenverstellbaren Konsolankern

Für Abfangungen wird eine Vielzahl von Standardkonstruktionen – teilweise mit typengeprüfterstatischer Berechnung – von
verschiedenen Herstellern angeboten. Wegen der Vielfalt möglicher Varianten werden Abfangungen in zunehmendem Maße durch spezialisierte Ingenieurabteilungen bei den Herstellerfrmen objektbezogen bemessen und komplett mit dem erforderlichen Montagezubehör angeboten. Die Verankerung der Abfangungen an der Innenschale erfolgt mit zugelassenen Schwerlastdübelnoder Ankerschienen – vorzugsweise im Bereich von Betonstützen, -decken oder Querwänden.

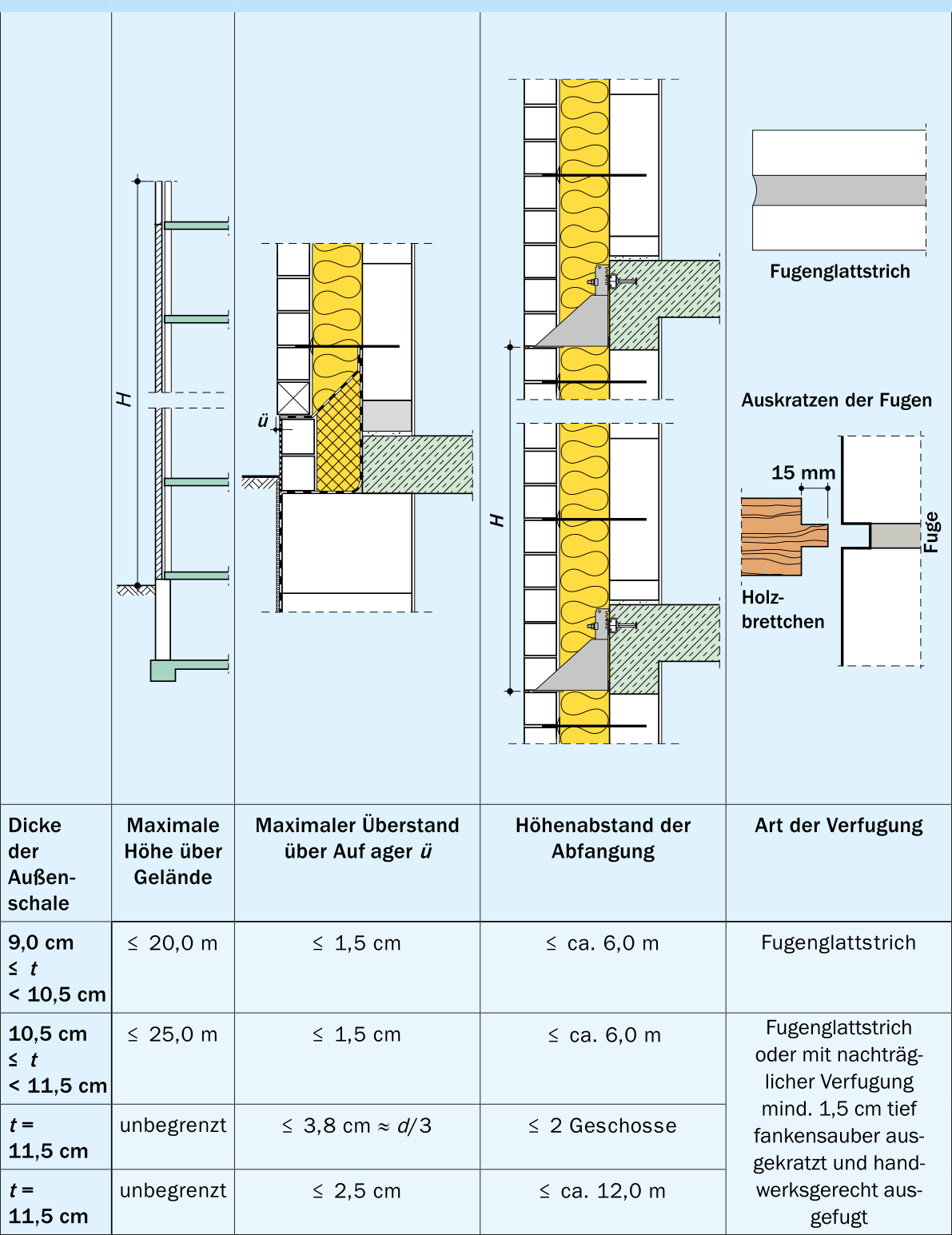

Höhenabstand der Abfangung von Verblendschalen

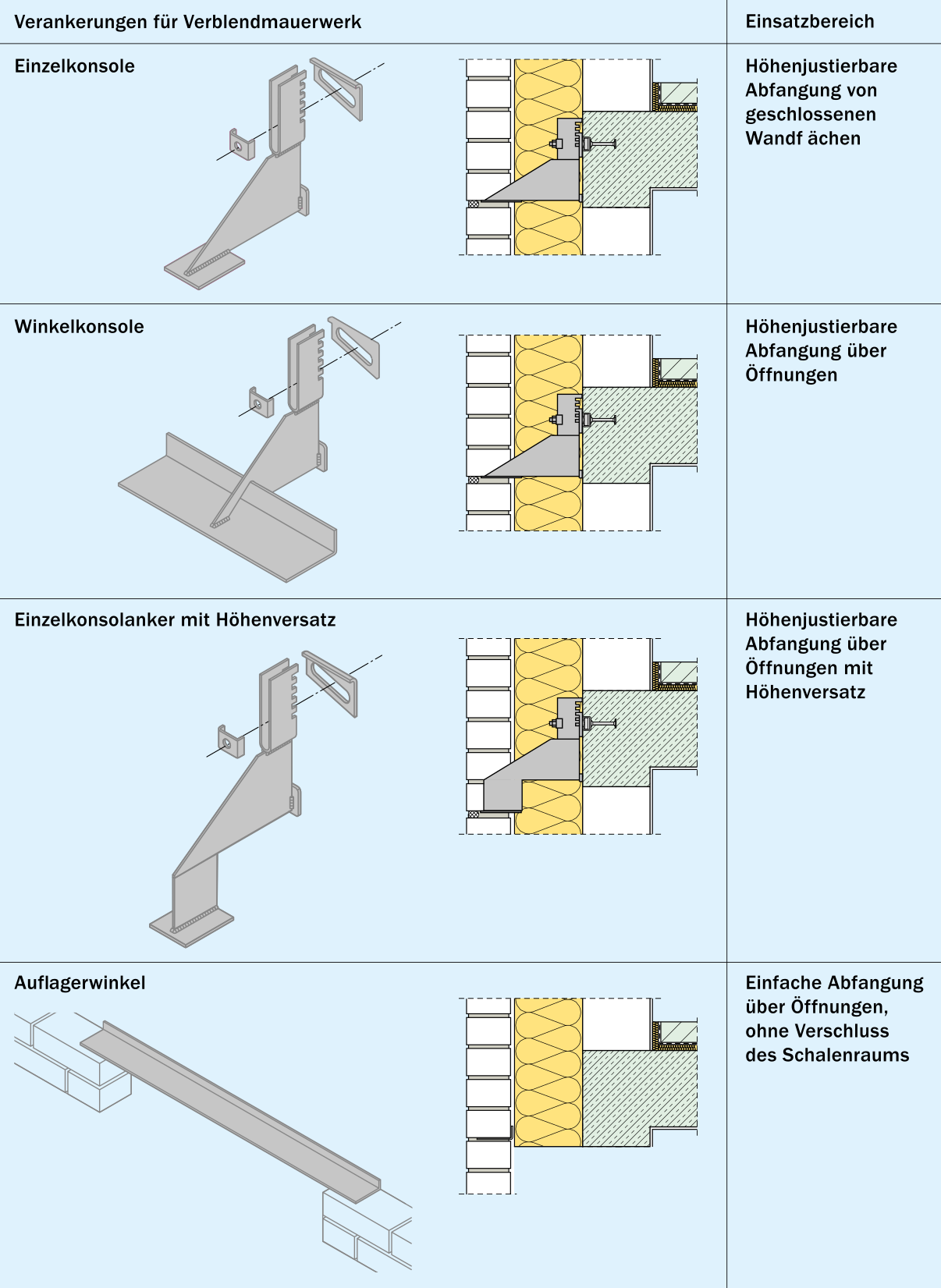

Übersicht unterschiedlicher Abfangkonstruktionen
